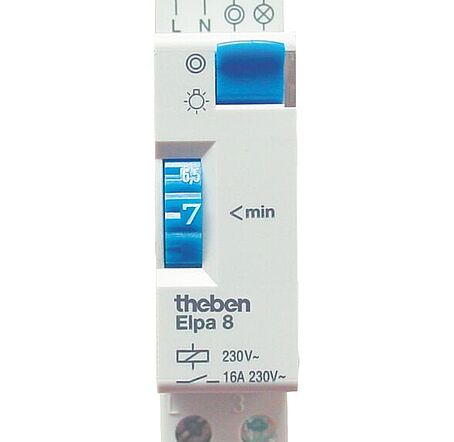

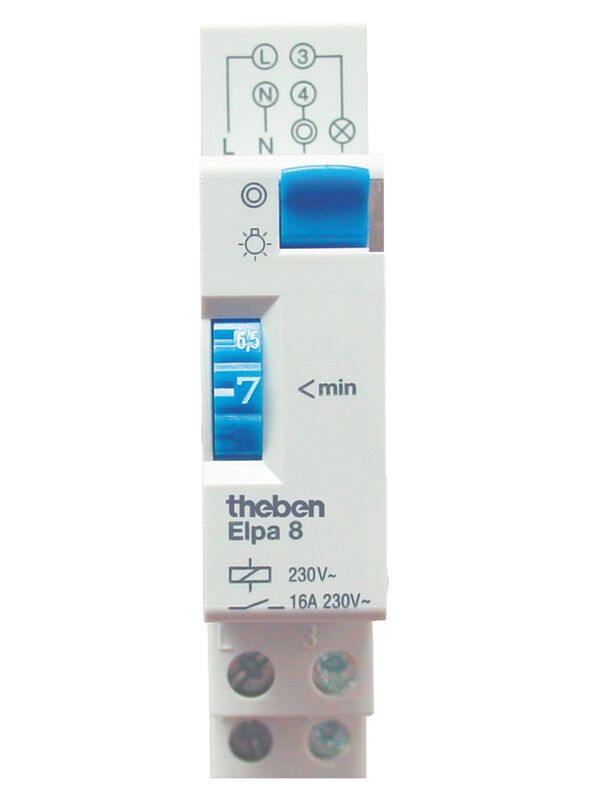

THEBEN Treppenlichtautomat ELPA 8

Art. Nr.: T0080002

Lagerware

Reiheneinbau-Treppenlicht-Zeitschalter, Breite 17,5 mm, Zeitbereich 1 - 7 Minuten, nachschaltbar, Tastereingang bis max. 50 mA Glimmlampenlast, 3- und 4-Leiter-Anschluss, Dauerlichtschalter, 1 Schließer 16A/230V~

Artikelnummer	Montageart	Anzahl der Kontakte als Schließer	Bemessungsschaltstrom
T0080002	DIN-Schiene	1	16 A
T0090001	DIN-Schiene	1	16 A

Auf die Merkliste datenblatt

ELPA 8 & 9 Treppenlicht-Zeitschalter elektromechanisch
Reiheneinbau-Treppenlicht-Zeitschalter, Breite 17,5 mm, Zeitbereich 1 - 7 Minuten, nachschaltbar, Tastereingang bis max. 50 mA Glimmlampenlast, 3- und 4-Leiter-Anschluss, Dauerlichtschalter, 1 Schließer 16A/230V~

4-Leiter mit Anschluss für Bodenbeleuchtung (nur ELPA 8)
3-Leiter-Anschluss ohne Bodenbeleuchtung (ELPA 8), mit Bodenbeleuchtung (ELPA 9) - (für Neuanlagen nicht mehr erlaubt)
nachschaltbar (nur ELPA 8)
kein Ruhestromverbrauch
Kippschalter für Dauerlicht
höchste Zuverlässigkeit durch Synchronmotor- Antrieb
einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala
Präzisions-Mechanik und dadurch exakte Schaltdauer
sehr hohe Stör-Unempfindlichkeit
Stand-by Leistung 0 W
Glüh-/Halogenlampenlast 2300 W
LED-Lampe 2 – 8 W: max. 90 W
Schaltleistung: 16 A
Schutzart/Schutzklasse: IP20/II

Funktion	mechanisch
Montageart	DIN-Schiene

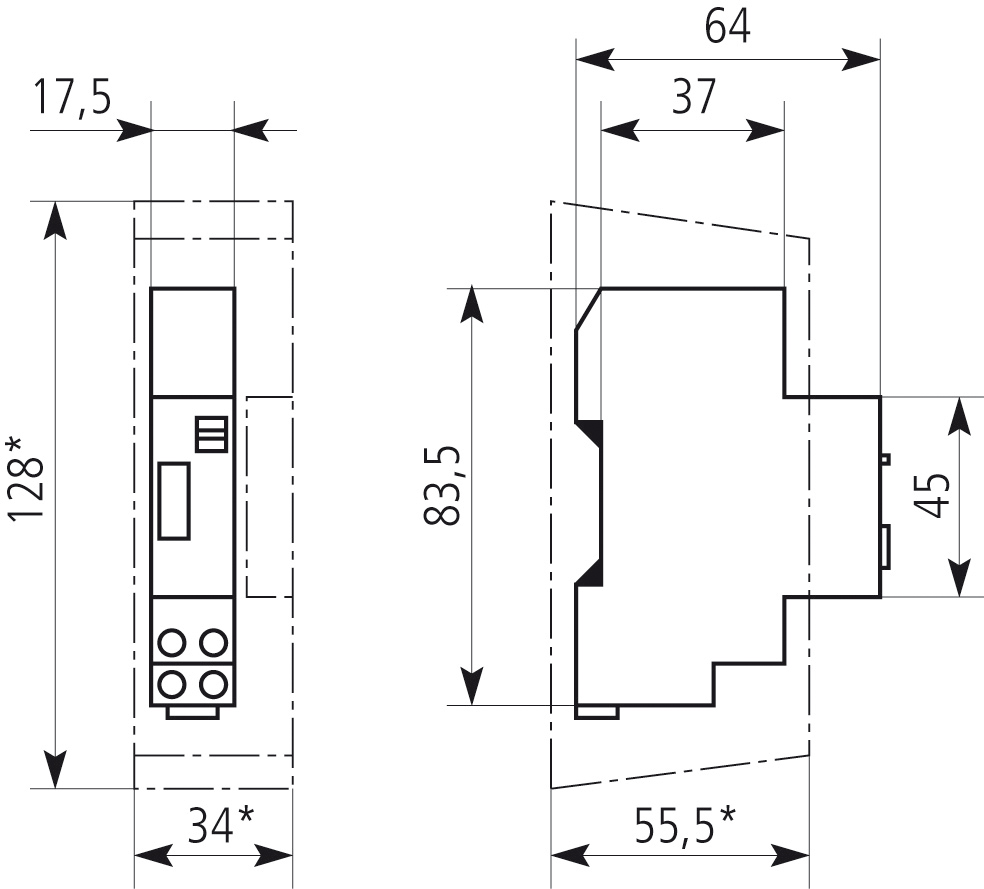

Breite in Teilungseinheiten	1
Einbautiefe	60 mm
Anzahl der Kontakte als Schließer	1
Steuerspannung 1	230.0 bis 230.0 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50.0 bis 50.0 Hz
Bemessungsschaltstrom	16 A
Max. Schaltstrom (cos phi = 0,6)	10 A
Rückfallverzögerung	0.5 bis 7.0 min
Taster Glimmlampenstrom	50 mA
Schaltungsart	3- und 4-Leiter-Schaltung
Stromstoßfunktion wählbar	Nein
Nachschaltung	nachschaltbar
Versorgungsspannung	253.0 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	2300 W
Max. Leuchtstofflampenlast	2300 V·A
Max. Leuchtstofflampenlast (Duo-Schaltung)	2300 V·A
Max. Leuchtstofflampenlast (parallel kompensiert)	1300 V·A
