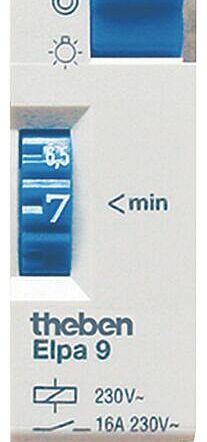

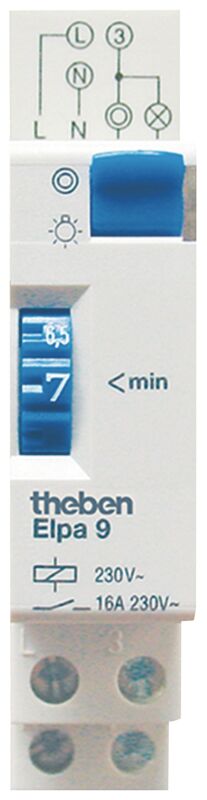

THEBEN TREPPENLICHTAUTOMAT ELPA 9

Art. Nr.: T0090001

Lagerware

Reiheneinbau - Treppenlicht - Zeitschalter, Breite 17,5 mm, Zeitbereich 1 - 7 Min, nicht nachschaltbar, für 3- Leiter - Anschluß mit Bodenbeleuchtung, Tastereingang bis max. 50 mA., nur zur Nachrüstung bestehender Anlagen, 1 Schließer 16A/ 230V~

ELPA 8 & 9 Treppenlicht-Zeitschalter elektromechanisch
Reiheneinbau - Treppenlicht - Zeitschalter, Breite 17,5 mm, Zeitbereich 1 - 7 Min, nicht nachschaltbar, für 3- Leiter - Anschluß mit Bodenbeleuchtung, Tastereingang bis max. 50 mA., nur zur Nachrüstung bestehender Anlagen, 1 Schließer 16A/ 230V~

4-Leiter mit Anschluss für Bodenbeleuchtung (nur ELPA 8)
3-Leiter-Anschluss ohne Bodenbeleuchtung (ELPA 8), mit Bodenbeleuchtung (ELPA 9) - (für Neuanlagen nicht mehr erlaubt)
nachschaltbar (nur ELPA 8)
kein Ruhestromverbrauch
Kippschalter für Dauerlicht
höchste Zuverlässigkeit durch Synchronmotor- Antrieb
einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala
Präzisions-Mechanik und dadurch exakte Schaltdauer
sehr hohe Stör-Unempfindlichkeit
Stand-by Leistung 0 W
Glüh-/Halogenlampenlast 2300 W
LED-Lampe 2 – 8 W: max. 90 W
Schaltleistung: 16 A
Schutzart/Schutzklasse: IP20/II

Funktion	mechanisch
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1

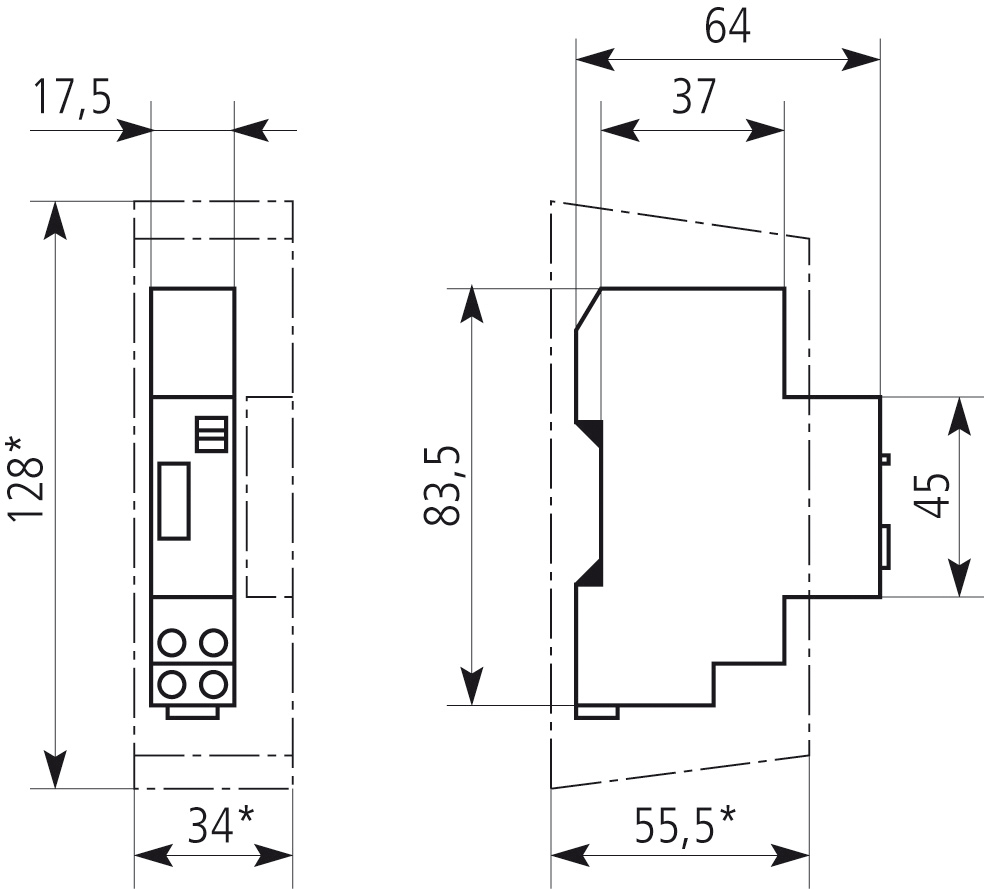

Einbautiefe	60.0 mm
Anzahl der Kontakte als Schließer	1
Steuerspannung 1	230.0 V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50.0 Hz
Bemessungsschaltstrom	16 A
Max. Schaltstrom (cos phi = 0,6)	10 A
Rückfallverzögerung	0.5 min
Taster Glimmlampenstrom	50 mA
Schaltungsart	3-Leiter-Schaltung
Ausschaltvorwarnung	ohne
Stromstoßfunktion wählbar	Nein
Versorgungsspannung	207.0 V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	2.3 W
Max. Leuchtstofflampenlast	2.3 V·A
Max. Leuchtstofflampenlast (Duo-Schaltung)	2.3 V·A
Max. Leuchtstofflampenlast (parallel kompensiert)	1.3 V·A
