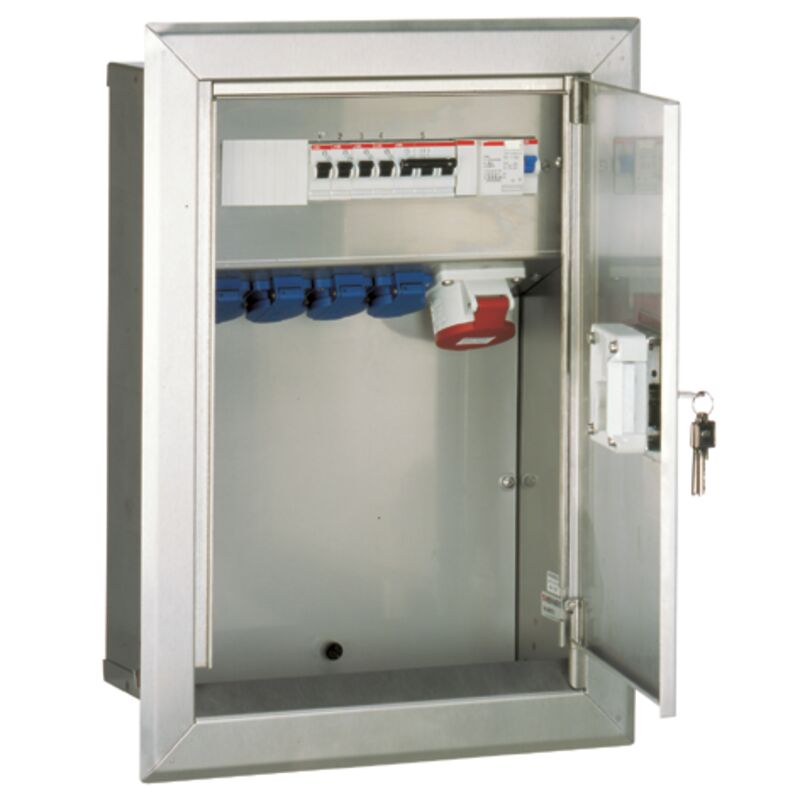

MENNEKES Edelstahl UP Kombination 4xSSTD 1x16/5 +Abs.
Unterputz-Verteiler, IP43
Schutzart IP 43
Gehäuse:
1 Edelstahlgehäuse, 1.4301
komplett mit Blendrahmen 580x420x210 mm (HxBxT)
Einputzkasten 520x360x200 mm (HxBxT)
Fronttüre und Blendrahmen: Edelstahl
geschliffen,K240
Einputzkasten: Edelstahl blank
Bestückung/Absicherung:
Pos.01
1 CEE-Steckdose 16A 5p 400V
1 LS-Schalter 16A 3p C
Pos.02
4 SCHUKO-Steckdosen 16A 2p+E 230V
4 LS-Schalter 16A 1p B
Pos.01-02
1 FI-Schutzschalter 40A 4p IFN=0,03A
Leitungseinführung/Anschlussmöglichkeit:
3x Leitungseinführungstülle oben und 2x unten;
geeignet für Leitungsdurchmesser von 13-49 mm
Klemme für 2 Leitungen bis 5 x 25 mm²
(Klemme nach VBG4 berührungssicher)
Fronttür mit Profilhalbzylinder
Bei gesteckten Steckern abschließbar
Achtung:
Bauseits muss für eine ausreichende Abdichtung
zwischen Blendrahmen und Wand gesorgt werden.
Edelstahl-Energieverteiler UP-Steckdosen-Kombination
Unterputz-Verteiler, IP43
Schutzart IP 43
Gehäuse:
1 Edelstahlgehäuse, 1.4301
komplett mit Blendrahmen 580x420x210 mm (HxBxT)
Einputzkasten 520x360x200 mm (HxBxT)
Fronttüre und Blendrahmen: Edelstahl
geschliffen,K240
Einputzkasten: Edelstahl blank
Bestückung/Absicherung:
Pos.01
1 CEE-Steckdose 16A 5p 400V
1 LS-Schalter 16A 3p C
Pos.02
4 SCHUKO-Steckdosen 16A 2p+E 230V
4 LS-Schalter 16A 1p B
Pos.01-02
1 FI-Schutzschalter 40A 4p IFN=0,03A
Leitungseinführung/Anschlussmöglichkeit:
3x Leitungseinführungstülle oben und 2x unten;
geeignet für Leitungsdurchmesser von 13-49 mm
Klemme für 2 Leitungen bis 5 x 25 mm²
(Klemme nach VBG4 berührungssicher)
Fronttür mit Profilhalbzylinder
Bei gesteckten Steckern abschließbar
Achtung:
Bauseits muss für eine ausreichende Abdichtung
zwischen Blendrahmen und Wand gesorgt werden.
- Edelstahl geschliffen 1.4301 (V2A)
- Maße (H x B): 580 x 420 mm
- Türanschlag rechts; Fronttür und Profilhalbzylinder
- abschließbar auch bei gesteckten Steckern
- Leitungseinführungstülle:
- 3 x oben und 2 x unten, geeignet für Kabel-Ø von 13 bis 49 mm
- Klemme für 2 Leitungen bis 5 x 25 mm2 bestehend aus Fronttür
- Blendrahmen und Unterputzkasten
- Unterputz-Kasten Edelstahl Maße (H x B x T): 520 x 360 x 200 mm
- Schutzart IP44
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 4 |
| Ausführung | 4 SCHUKO (4 LS 16 A, 1p, B), 1 CEE 16 A, 400 V, 5p (1 LS 16 A, 3p, C), 1 FI 40 A, 4p, 0,03 A |
| Sonstige Einbauten und/oder Leerplätze | 2 |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
| Werkstoff des Gehäuses | Edelstahl |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Handhabung | Unterputz |
| Schutzart (IP) | IP43 |
| Militärausführung | Nein |
| Farbe | grau |
| Höhe | 520 mm |
| Breite | 360 mm |
| Tiefe | 200 mm |
