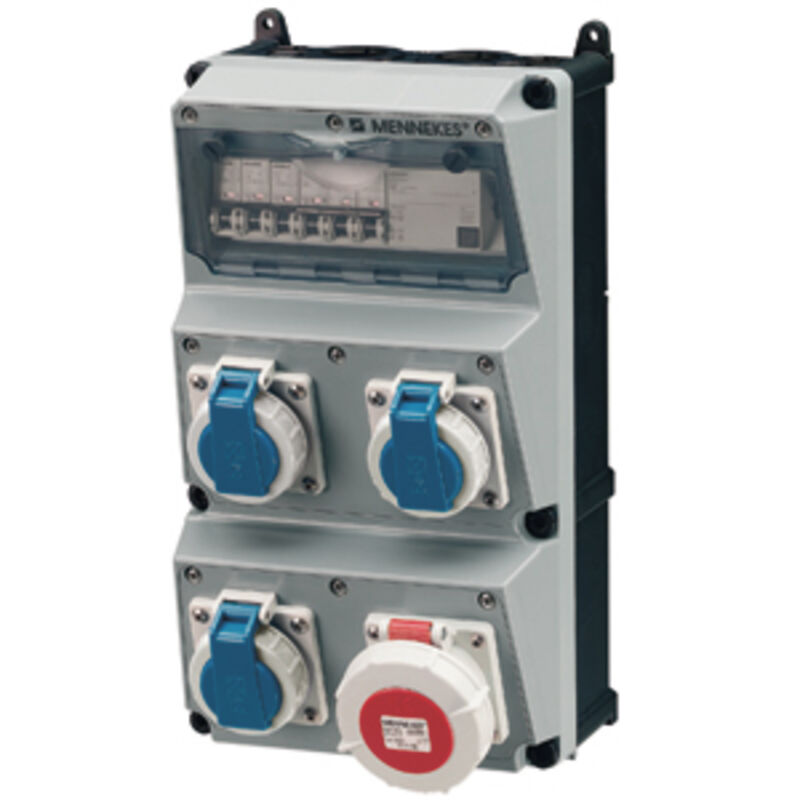

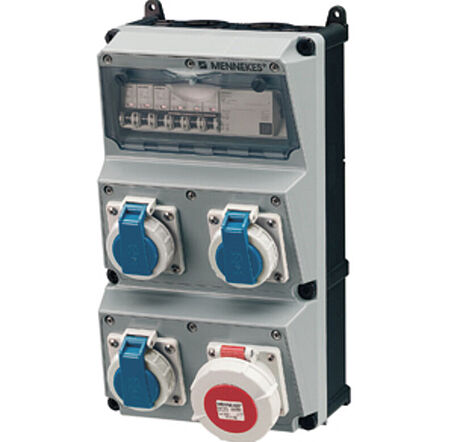

MENNEKES Steckdosen-Kombi AMAXX 3 Amelan 3xSSTD, 1x16/5, IP67, + Abs.

Art. Nr.: AM 930027
Kein Lagerartikel

AMAXX Steckdosen-Kombination, IP67

anschlussfertig verdrahtet

Schutzgrad IP 67



Gehäuse:

1 AMELAN-Gehäuse 390x225 mm (HxB)

plombierbar, mit Außen-u.Innenbefestigung



Unterteil schwarz

Oberteil grau RAL 7000

seitlich anscharniert

mit Doppelgewinde-Deckelschrauben



Absicherung auf vorziehbarer Tragschiene

unter transparenter Betätigungsklappe

nach unten öffnend und mittels Vorhängeschloss

abschließbar

Steckdosen mit generell schräger Steckrichtung



Bestückung/Absicherung:

Pos. 01

1 CEE-Steckdose 16A 5p 400V HW/VN (IP 67)

1 LS-Schalter 16A 3p C

Pos. 02

3 SCHUKO-Steckdosen 16A 2p+E 230V (IP 68)

3 LS-Schalter 16A 1p C



Pos. 01-02

1 FI-Schutzschalter 40A 4p IFN= 0,03 A



Leitungseinführung/Anschlussmöglichkeit:

je 2 M 40 oben und unten (verschlossen)

je 2 M 20 oben und unten (verschlossen)

Klemme für 2 Leitungen bis 5 x 25 mm²

-flexibel max. 16mm²-

Auf die Merkliste datenblatt

AMAXX Steckdosen-Kombination, IP67

anschlussfertig verdrahtet

Schutzgrad IP 67



Gehäuse:

1 AMELAN-Gehäuse 390x225 mm (HxB)

plombierbar, mit Außen-u.Innenbefestigung



Unterteil schwarz

Oberteil grau RAL 7000

seitlich anscharniert

mit Doppelgewinde-Deckelschrauben



Absicherung auf vorziehbarer Tragschiene

unter transparenter Betätigungsklappe

nach unten öffnend und mittels Vorhängeschloss

abschließbar

Steckdosen mit generell schräger Steckrichtung



Bestückung/Absicherung:

Pos. 01

1 CEE-Steckdose 16A 5p 400V HW/VN (IP 67)

1 LS-Schalter 16A 3p C

Pos. 02

3 SCHUKO-Steckdosen 16A 2p+E 230V (IP 68)

3 LS-Schalter 16A 1p C



Pos. 01-02

1 FI-Schutzschalter 40A 4p IFN= 0,03 A



Leitungseinführung/Anschlussmöglichkeit:

je 2 M 40 oben und unten (verschlossen)

je 2 M 20 oben und unten (verschlossen)

Klemme für 2 Leitungen bis 5 x 25 mm²

-flexibel max. 16mm²-

CEE-Steckdose - 16 A 1x16A5p400V
CEE-Steckdose - 32 A ohne
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 3
Absicherung LS-Schalter
FI-Schutzschalter FI mit IFN 0,03 A (Standard)
Einspeisung/Anschlussmöglichkeit 2 Leitungen (Ringleitung/zum Durchschleifen)
Handhabung Wandmontage
Schutzart (IP) IP67
Militärausführung Nein
Farbe grau
Höhe 450 mm
Breite 240 mm
Tiefe 260 mm
