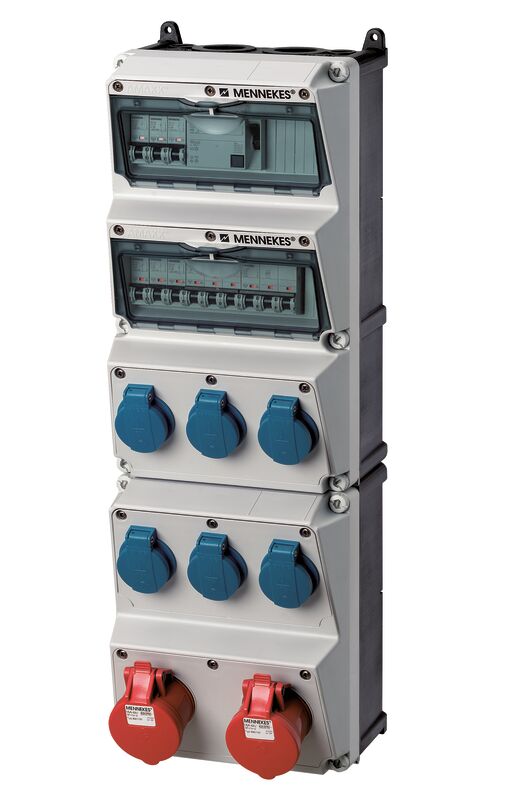

MENNEKES Steckdosen-Kombi AMAXX 5 6xSSTD, 2x16/5 + Abs.

Art. Nr.: AM 950315
Kein Lagerartikel

MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzgrad IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 650x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbaren Tragschienen unter transparenten Betätigungsklappen nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos. 01 2 CEE-Steckdosen 16A 5p 400V 2 LS-Schalter 16A 3p C Pos. 02 6 SCHUKO-Steckdosen 16A 2p+E 230V 6 LS-Schalter 16A 1p C Pos. 01-02 1 FI-Schutzschalter 63A 4p IFN= 0,03 A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm² (flexibel max. 16mm²)

Auswahlmöglichkeiten
Artikelnummer Ausführung

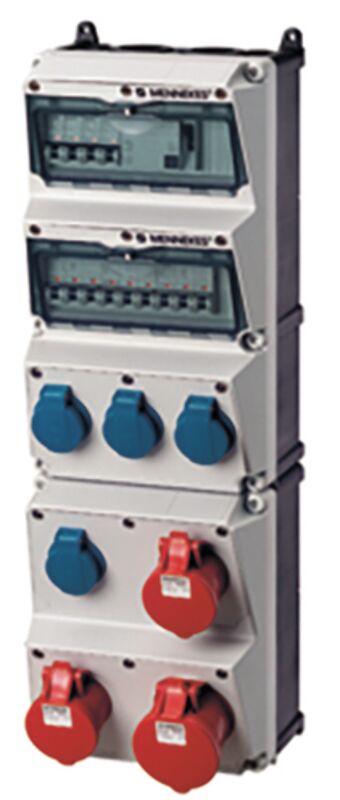

AM 950007 4 SCHUKO 16 A, 230 V / 2 CEE 16 + 1 CEE 32 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A

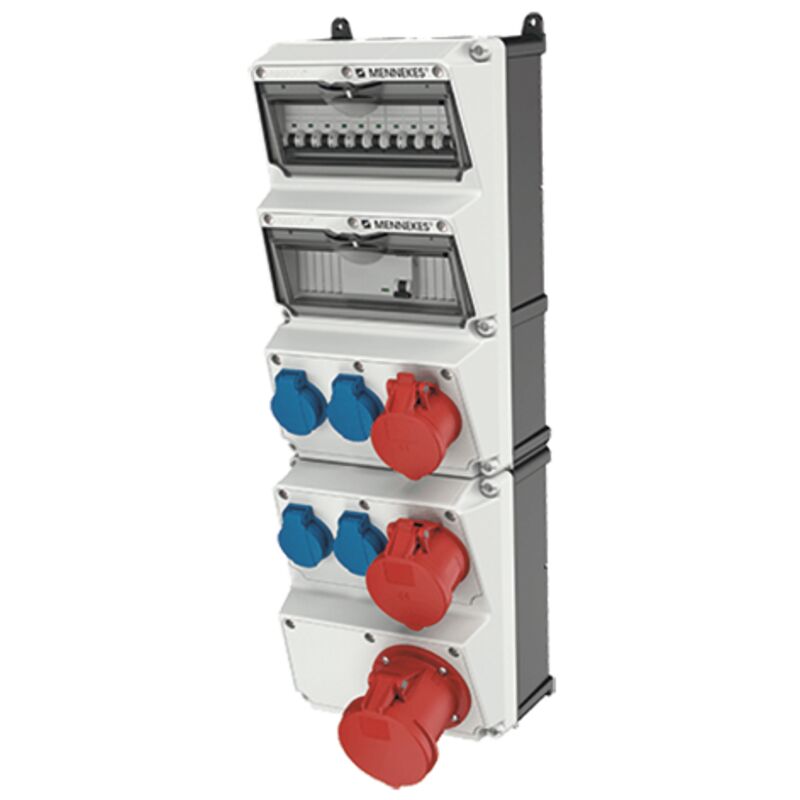

AM 950285 4 SCHUKO 16 A, 230 V / 1 CEE 16+32+63 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A Thermisch „G“
AM 950315 6 SCHUKO 16 A, 230 V / 2 CEE 16 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A

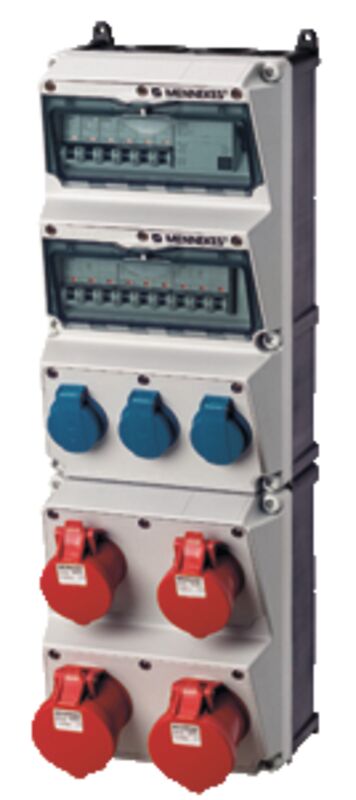

AM 950506 3 SCHUKO 16 A, 230 V / 2 CEE 16+32 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A Thermisch „G“

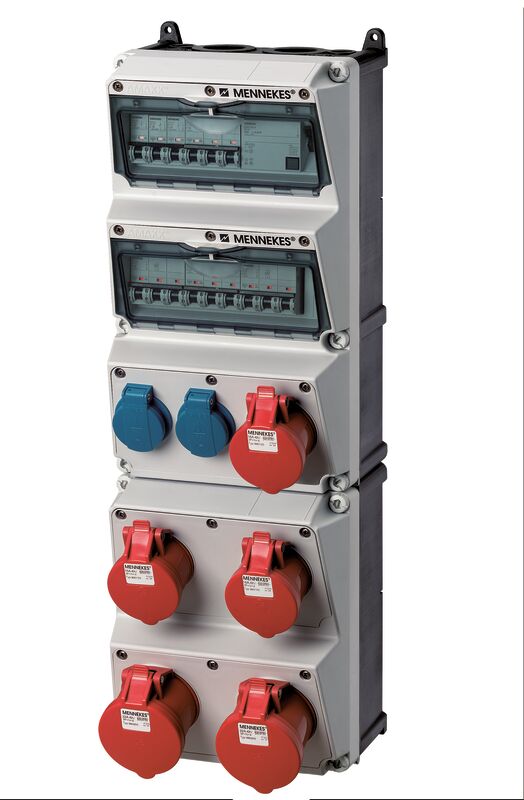

AM 950512 2 SCHUKO 16 A, 230 V / 3 CEE 16 + 2 CEE 32 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A Thermisch „G“
AM 951986 6 SCHUKO 16 A, 230 V / 1 CEE 16+32 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A
AM 953542 4 SCHUKO 16 A, 230 V / 2 CEE 16 A + 1 CEE 32 A, 400 V, 5p 1 FI 63 A, 4p, 0,03 A Thermisch „G“

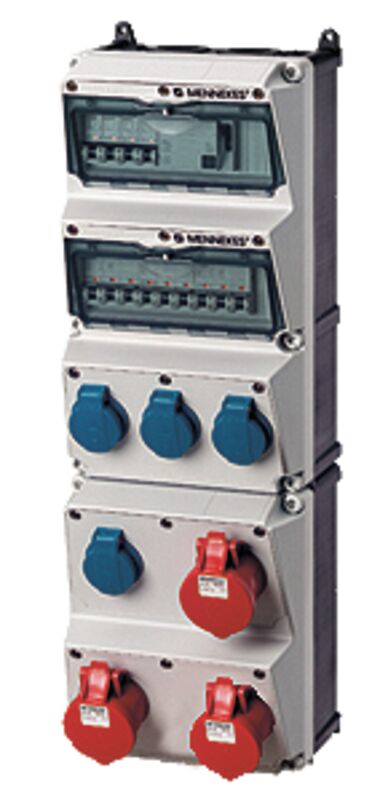

AM 954599 4 SCHUKO 16 A, 230 V / 3 CEE 16 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A Thermisch „G“
AM 950286 2 SCHUKO 16 A, 230 V / 1 CEE 16+32+63 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A Thermisch „G“ - IP 67
Auf die Merkliste datenblatt

AMAXX® 5 STECKDOSEN-KOMBINATIONEN
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzgrad IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 650x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbaren Tragschienen unter transparenten Betätigungsklappen nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos. 01 2 CEE-Steckdosen 16A 5p 400V 2 LS-Schalter 16A 3p C Pos. 02 6 SCHUKO-Steckdosen 16A 2p+E 230V 6 LS-Schalter 16A 1p C Pos. 01-02 1 FI-Schutzschalter 63A 4p IFN= 0,03 A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm² (flexibel max. 16mm²)

  • vorziehbare Tragschienen
  • Ein-Mann-Montage
  • anscharniertes Gehäuseoberteil seitlich zu öffnen
  • alle Kombinationen sind anschlussfertig vorverdrahtet und auf elektrische Sicherheit und Qualität geprüft (Anschluss bis max. 25 mm²)
  • Maße: 650 x 225 mm
  • Schutzart IP44 (AM 950286 IP67!)
CEE-Steckdose - 16 A 2x16A5p400V
CEE-Steckdose - 32 A ohne
CEE-Steckdose - 63 A ohne
CEE-Steckdose - 125A ohne
Anzahl der SCHUKO-Steckdosen 6
Ausführung 6 SCHUKO 16 A, 230 V / 2 CEE 16 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A
Werkstoff des Gehäuses Kunststoff
Handhabung Wandmontage
Schutzart (IP) IP44
Farbe grau
Höhe 650 mm
Breite 225 mm

MENNEKES Steckdosen-Kombi AMAXX 5 6xSSTD, 2x16/5 + Abs.

MENNEKES Steckdosen-Kombi AMAXX 5 4xSSTD 2x16/5 1x32/5 IP44 + Abs.

MENNEKES Steckdosen-Kombi AMAXX 5 4xSSTD 1x16/5 1x32/5 1x63/5 IP44 + Abs.

MENNEKES Steckdosen-Kombi AMAXX 5 3xSSTD 2x16/5 2x32/5, IP44 + Abs.

MENNEKES Steckdosen-Kombi AMAXX 5 2xSSTD 3x16/5 2x32/5, IP44 + Abs.

MENNEKES Steckdosen-kombi AMAXX 5 6xSSTD 1x16/5 1x32/5 IP44 + Abs.

MENNEKES Steckdosen-kombi AMAXX 5 4xSSTD 2x16/5 1x32/5 IP44 + Abs.

MENNEKES Steckdosen-Kombi AMAXX 5 4xSSTD,3x16/5,IP44,+ Abs

MENNEKES Steckdosen-Kombi AMAXX 5 2xSSTD 1x16/5 1x32/5 1x63/5 IP67 + Abs.
