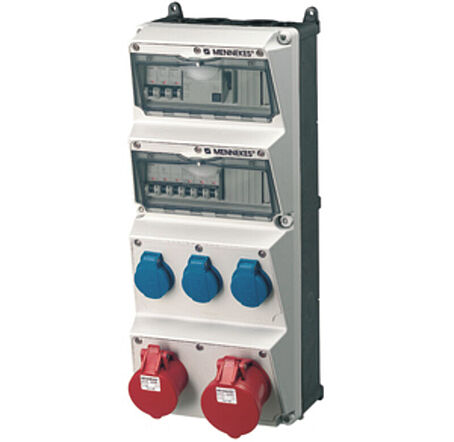

MENNEKES Steckdosen-Kombi AMAXX 4 3xSSTD 1x16/5 1x32/5, IP44 + Abs.
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 520x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos.01 1 CEE-Steckdose 32A 5p 400V 1 LS-Schalter 32A 3p C Pos.02 1 CEE-Steckdose 16A 5p 400V 1 LS-Schalter 16A 3p C Pos.03 3 SCHUKO-Steckdosen 16A 2p+E 230V 3 LS-Schalter 16A 1p C Pos.01-03 1 FI-Schutzschalter 63A 4p IFN=0,03A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm²
AMAXX® 4 STECKDOSEN-KOMBINATIONEN
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 520x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos.01 1 CEE-Steckdose 32A 5p 400V 1 LS-Schalter 32A 3p C Pos.02 1 CEE-Steckdose 16A 5p 400V 1 LS-Schalter 16A 3p C Pos.03 3 SCHUKO-Steckdosen 16A 2p+E 230V 3 LS-Schalter 16A 1p C Pos.01-03 1 FI-Schutzschalter 63A 4p IFN=0,03A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm²
- vorziehbare Tragschienen
- Ein-Mann-Montage
- anscharniertes Gehäuseoberteil seitlich zu öffnen
- alle Kombinationen sind anschlussfertig vorverdrahtet und auf elektrische Sicherheit und Qualität geprüft (Anschluss bis max. 25 mm²)
- Maße: 520 x 225 mm
- Schutzart IP44 (AM 940295 IP67!)
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 3 |
| Ausführung | 3 SCHUKO 16 A, 230 V / 1 CEE 16+32 A, 400 V, 5p + Abs. 1 FI 63 A, 4p, 0,03 A |
| Werkstoff des Gehäuses | Kunststoff |
| Handhabung | Wandmontage |
| Schutzart (IP) | IP44 |
| Farbe | grau |
| Höhe | 520 mm |
| Breite | 225 mm |
