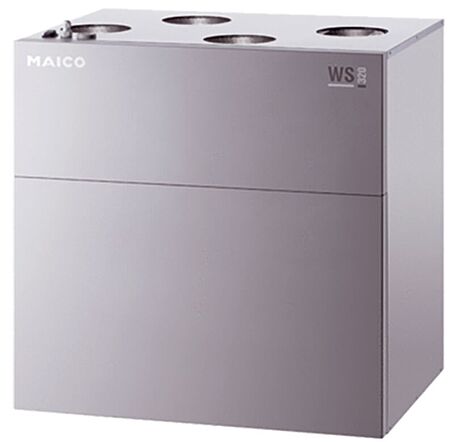

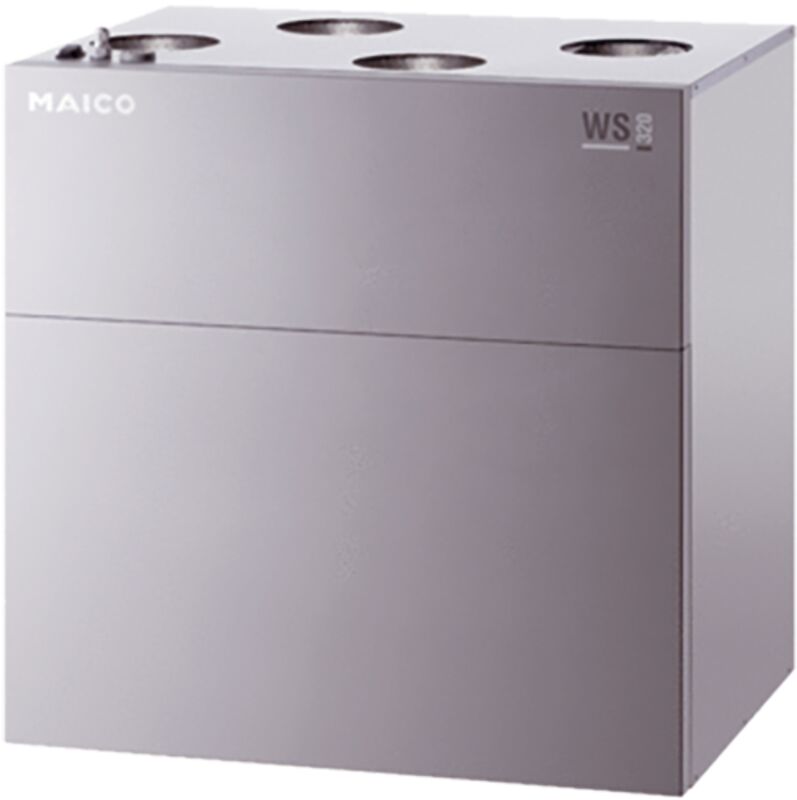

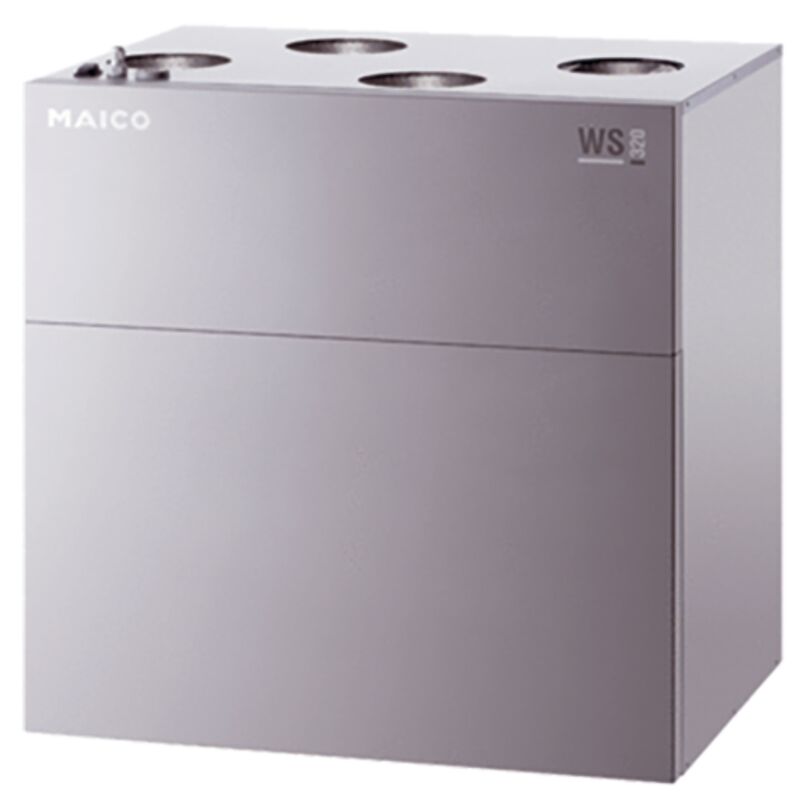

MAICO WS 320 RET inkl. Enthalpie Wärmetauscher
Standardausführung - Mit Enthalpie-Wärmetauscher. - Gerät als Rechtsausführung. - Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A ohne optionales Zubehör.Kurzbeschreibung - Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung. - Zur kontrollierten Be- und Entlüftung. - Besonders geeignet für modernen Neubau und Sanierungen. - KfW-Förderfähigkeit und NRW-Förderung sind gegeben. - Montage wandhängend, bzw. stehend (optional). - ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung. - Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1. - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. - Raumluftsteuerung RLS 1 WR im Lieferumfang. - Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar. - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service. - Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie. - Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. - Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). - Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie. - Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik. - Das optionale Steckmodul K-SM ermöglicht die Integration in die KNX-Gebäudesysteme. - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten. - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.MerkmaleGehäuse - Pulverbeschichtetes Stahlblechgehäuse. - Farbe: Verkehrsweiß, ähnlich RAL 9016. - Filterwechsel einfach ohne Werkzeug möglich. - Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm). - EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften. - Material geprüft vom Institut für Lufthygiene nach VDI 6022. - Kondensatwanne im EPP-Gehäuse integriert. - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen. - Schalldämmende Innenauskleidung im Zuluftkanal. - Kondensatablauf über Siebventil 1 . - Optionaler Gerätesiphon DN 40 (siehe Zubehör).Filter - ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. - Optional Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft möglich zur Filterstandzeit-Erhöhung. - Werkzeugloser Filtertausch.Bedienung - Betriebsfertig mit Ein-/Ausschalter. - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. - Weitere Bedienteile können parallel angeschlossen werden. - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B. • Liveberichterstellung, Nutzerverwaltung • Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb • Manueller Betrieb / AUS • ECO-Betrieb Zuluft oder ECO-Betrieb Abluft • Filterabfragen, Fehlermeldungen - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von: • 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit) • 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS) • komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich - Optionales Design-Bedienteil RLS G1 WS: • EIN/AUS • 5 Stufen • Automatikbetrieb • ECO-Zuluft, ECO-Abluft • Filterwechsel- und Störungsanzeige - USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware. - Netzwerkeinbindung über integrierte LAN-Schnittstelle. - Smart-Home ready (z.B. Loxone über Modbus TCP/IP). - Modbus TCP/IP und RTU serienmäßig integriert. - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). - Stufenlose bedarfsgeführte Anpassung der Luftmengen. - Integrierte Überfeuchtungsschutz-Funktion. - 3 Temperatursensoren in der Außen-, Fort- und Zuluft. - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. - Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von: • 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher) • einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher) • einer Luftklappe einer Zonenregelung • Schaltkontakt-Verwendung für externes Nachheizregister - Erweiterbar über optionale Zusatzplatine ZP 2 für: • Druckkonstanz der EC-Ventilatoren • Differenzdruckgesteuerte Filterüberwachung - Diverse Ein-und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.Zulassungen und Zertifikate - DiBt-Zulassung. - PH-Zertifizierung: alle WS 320 Linksausführungen. - Prüfbericht nach DIN EN 13141-7. - Zertifikat nach Schweizer energie-cluster.ch. - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. - Eintragung in TZWL- Bulletin.Wärmetauscher/Wärmerückgewinnung - Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS). - Wärmerückgewinnung bis 96 %. - Feuchterückgewinnung bis 68 % (bei ET-Geräten). - Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1. - Wärmetauscher mit Wasser reinigbar, antimikrobiell. - Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.Bypass - In den B-Gerätevarianten enthalten. - Modulierender, automatischer 100 % Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.Frostschutz - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen. - Höchst-energieeffiziente Frostschutzfunktion bei K-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister. - Bei Nicht-K-Geräteausführungen durch Zuluftventilator-Abschaltung. - Empfehlung: Bei Nicht-K-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.Ventilatoren - Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft. - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. - 4 Lüftungsstufen von 80 m3/h bis 320 m3/h stufenlos einstellbar.Montagehinweise - Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung. - Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse. - Zu- und abluftseitig Schalldämpfer vorsehen. - Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.Artikel:WS 320 RET - Fördervolumen: 80 m3/h - 320 m3/h - SEC average: -40 kWh/(m2*a) - Energieeffizienzklasse: A - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W - Stand-By-Leistungsaufnahme: < 1 W - IMax: 1,5 A - Schutzart: IP 40 - DIBT-Zulassung: ja - PHI-Zertifizierung: ja - SPI-Wert: 0,18 Wh/m3 - Einbauort: stehend / Wand - Systemart: zentral - Material Gehäuse: verzinktes Stahlblech, pulverbeschichtet - Material Wärmetauscher: Kunststoff - Material Innenverkleidung: Kunststoff EPP - Farbe: verkehrsweiß (RAL 9016) - Gewicht: 69,61 kg - Gewicht mit Verpackung: 81,8 kg - Filterklasse: ISO Coarse 85 % (G4) / ISO ePM1 80 % (F7) - Anschlussdurchmesser: 160 mm - Anschlussdurchmesser Kondensatablauf: 1 1/2 (Siebventil) - Breite: 841 mm - Höhe: 857 mm - Tiefe: 598 mm - Breite mit Verpackung: 900 mm - Höhe mit Verpackung: 1120 mm - Tiefe mit Verpackung: 650 mm - Fördermitteltemperatur bei IMax: -20 °C bis 40 °C - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 93 % - Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 68 % - Position Abluft: rechts - Bypass: nein - Vorheizregister: nein - Enthalpie-Wärmetauscher: ja - Frostschutzschaltung: ja - Sommerschaltung: ECO-Abluft / ECO-Zuluft - Filterüberwachung: zeitgesteuert - Feuchteregelung: integriert - CO2-Regelung (optional): SKD - Luftqualitätsregelung (optional): EAQ 10/3 - KNX-Anbindung (optional): K-SM - MODBUS-Schnittstelle: integriert - Bedienteil im Lieferumfang: RLS 1 WR, App - Bedienteil (optional): RLS T2 WS, RLS G1 WS - Funkintegration EnOcean (optional): E-SM - Mobile Ansteuerung: ja - Schalldruckpegel Gehäuseabstrahlung: 36 dB(A) / Abstand 1 m, Schallabsorption 10 m2 - Zulassungsnummer: Z-51.3-382 - Gleichstrommotor: true - Max. Drehzahl: 2750 1/min - Wärmebereitstellungsgrad: 93 %
