MENNEKES Prüfbox TwInlet Typ F, 1xSSTD für Ladesysteme

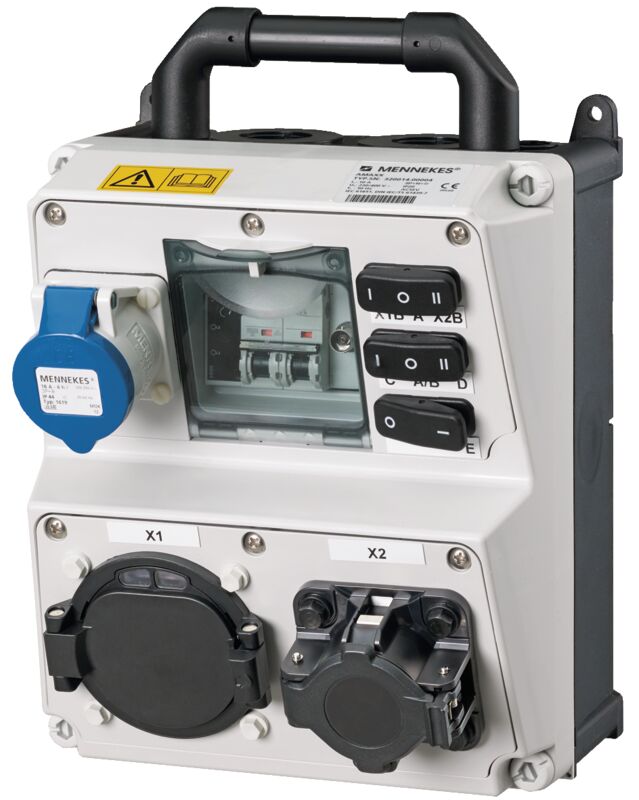

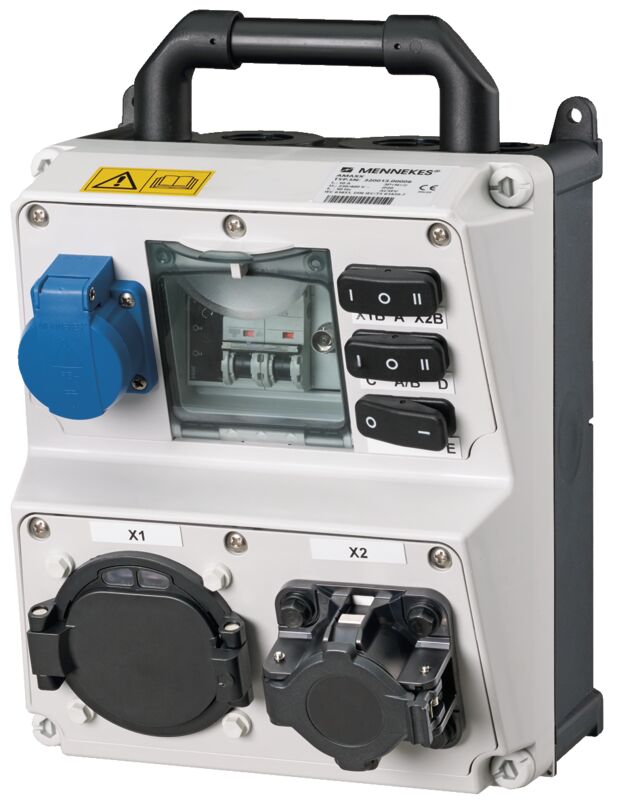

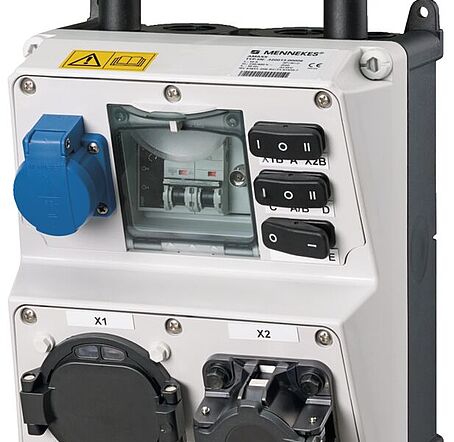

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox sind Ladekabel der Generation 2 zu verwenden. In der Prüfbox sind Fahrzeug-Inletts der Typen 1 und 2 verbaut. Die Ladekabel liegen der Prüfbox nicht bei, können aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Außen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Außenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
Prüfbox TwInlet für Ladestationen
MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox sind Ladekabel der Generation 2 zu verwenden. In der Prüfbox sind Fahrzeug-Inletts der Typen 1 und 2 verbaut. Die Ladekabel liegen der Prüfbox nicht bei, können aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Außen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Außenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
- Prüfbox zur Prüfung von Ladeinfrastruktur
- Simulation von Ladevorgängen
- Prüfung der Systemüberwachung
- Test des Fehlerstromschutzes durch externe Messgeräte
- Eingang: Typ 2 Ladesteckdose, Typ 1 Ladesteckdose
- mit Schukosteckdose ODER CEE 3p 230V und CEE 5p 400V
- Maße (H x B x T): 260 x 225 x 165 mm
- Schutzart IP20
| Simulation Fahrzeugstatus | Ja |
| Simulation Leiterquerschnitt | Nein |
| Simulation Fehlerstrom | Nein |
| Statusanzeige Ladevorgang | Ja |
| Test PE-Verbindung | Nein |
| Messung Widerstände Ladesteckvorrichtung | Nein |
| Signalausgang | Ja |
| Anschluss Typ 1 | Ja |
| Anschluss Typ 1 CCS | Nein |
| Anschluss Typ 2 | Ja |
| Ausführung | Typ 1, Type 2, Schuko |
| Anschluss Typ 2 CCS | Nein |
| Anschluss Typ 3 | Nein |
| Anschluss GB | Nein |
| Anschluss CHAdeMO | Nein |
| Ausführung | Handgerät |
| Breite | 225 mm |
| Höhe | 260 mm |
| Tiefe | 165 mm |
| Gewicht | 4000 g |
