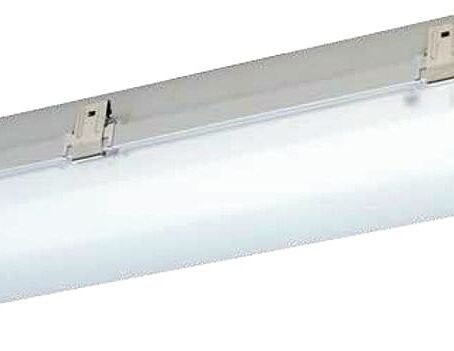

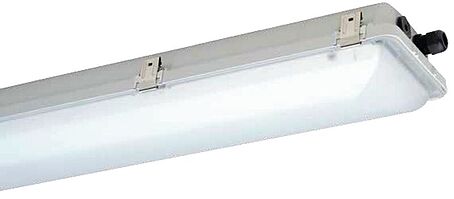

SCHUCH EX-LED-Wannenleuchte Ex-Zone 2/22 nD866F 06L22
Explosionsgeschützte LED-Wannenleuchte für Zone 2/22. Glasfaserverstärktes Polyestergehäuse, klare Abschlusswanne aus Polycarbonat mit Silikondichtung und Verschlussklammern aus Edelstahl, davon zwei Sicherheitsverschlüsse. Aluminiumreflektor lackiert mit LED-Modulen und EVG in Abschlusswanne eingerastet (Sandwichbauweise), komplett abhängbar. EVG mit Überspannungs-, Überlast- und Kurzschlussschutz. Außenliegendes Befestigungssystem mit Halteklammern zur variablen Befestigung (Zubehör). Details siehe „Technische Daten“.
ExeLED 2 LED-Wannenleuchte für EX-Zone 2/22 Baureihe nD866 kurze Bauform
Explosionsgeschützte LED-Wannenleuchte für Zone 2/22. Glasfaserverstärktes Polyestergehäuse, klare Abschlusswanne aus Polycarbonat mit Silikondichtung und Verschlussklammern aus Edelstahl, davon zwei Sicherheitsverschlüsse. Aluminiumreflektor lackiert mit LED-Modulen und EVG in Abschlusswanne eingerastet (Sandwichbauweise), komplett abhängbar. EVG mit Überspannungs-, Überlast- und Kurzschlussschutz. Außenliegendes Befestigungssystem mit Halteklammern zur variablen Befestigung (Zubehör). Details siehe „Technische Daten“.
- Explosionsgefährdete Bereiche der Zonen 2 (Gas) und 22 (Staub).
- Gehäuse: glasfaserverstärktes Polyester (Länge: 678 mm)
- Abschlusswanne: gespritztes Polycarbonatglas, satiniert (F) oder klar
- Verschluss: Edelstahlklammern (KE), zwei davon als mit Schraubendreher zu öffnende Sicherheitsverschlüsse (KES)
- Anschluss: 3-polig, max. Klemmbereich 2,5 mm2
- Kabeleinführung: 3 x M25 x 1,5 (2 Verschraubungen, davon 1 x mit Verschlussstopfen und 1 Verschlussschraube)
- Gebrauchslage: nach unten bzw. vorne strahlend
- Befestigung: Befestigungsmöglichkeiten siehe Zubehör/Ersatzteile. Gummidichtungen zur Abdichtung bei direkter Deckenmontage liegen bei
- LED: Linearmodule 5.000 K, Ra typisch 80
- EVG: 220 - 240 V AC/DC, 0 bzw. 50 - 60 Hz, Überspannungs-, Überlast-, Kurzschluss-, und Übertemperaturschutz
- EG-Baumusterprüfbescheinigung: IBExU 16 ATEX B006
- Weitere Zulassungen: IECx IBE 15.0015
- Zündschutzart: ec
- Explosionsschutz: II 3 G Ex ec IIC T4 Gc (Zone 2), II 3 D Ex tc IIIC T80°C Dc (Zone 22)
| Montageart | sonstige |
| Type | nD866F 06L22 |
| Justierbar | Nein |
| Leuchtmittel | LED nicht austauschbar |
| Mit Leuchtmittel | Ja |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff der Abdeckung | Kunststoff matt/satiniert |
| Spannungsart | AC/DC |
| Nennspannung | 220.0 bis 240.0 V |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Mit Betriebsgerät | Ja |
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 | A |
| Schutzart (IP) | IP66 |
| Schlagfestigkeit | IK10 |
| Schutzklasse | I |
| Für Ex-Zone Gas | 2 |
| Für Ex-Zone Staub | 22 |
| Bemessungsumgebungstemperatur nach IEC 62722-2-1 | -30.0 bis 40.0 °C |
| Leistung | 15 W |
| Lichtstrom | 2170 lm |
| Lichtfarbe | weiß |
| Farbtemperatur | 5000.0 bis 5000.0 K |
| Breite | 182 mm |
| Effektiver Lichtstrom | 2170 lm |
| Höhe/Tiefe | 114 mm |
| Länge | 678 mm |
| Anschlussart | Steckklemme |
| Tmax | 40 °C |
