Theben CHEOPS S KNX

Elektromotorischer Stellantrieb CHEOPS S KNX mit integriertem Regler und Temperatursensor

Der neue elektromotorische Stellantrieb CHEOPS S KNX von Theben ist die perfekte Lösung zur Steuerung von Heizungs- und Kühlsystemen in der KNX-Gebäudeautomation. Der leistungsfähige Stellantrieb bietet die perfekte Kombination aus hoher Maximal-Stellkraft von bis zu 220 N, großer Flexibilität durch zwei Binäreingänge und höchster Sicherheit dank KNX Data Secure.

Die Vorteile des CHEOPS S KNX im Überblick:

  • Hohe Stellkraft: Bis zu 220 N bei einem maximalen Ventilhub von 8 mm.
  • Integrierter Regler: Für effizientes Heizen und Kühlen mit jeweils einer Zusatzstufe.
  • Integrierter Temperatursensor: Kein externer Temperatursensor notwendig.
  • Zwei Binäreingänge: Anschlussmöglichkeit z.B. für externen Temperatursensor, Fensterkontakt, Präsenzmelder oder Taster.
  • Flexible Anwendung: Universell einsetzbar durch großes Sortiment an Ventiladaptern und automatische Ventiladaption.
  • Zusätzlich 2 verschiedene Ventiladapter enthalten für die gängigsten Ventile M30x1,5 und Danfoss
  • Diebstahl- und manipulationssicher: Demontage nur mit Werkzeug möglich.
  • Maximale Sicherheit: Unterstützung von KNX Data Secure schützt vor Datenklau und Manipulationen.

Wie funktioniert ein elektromotorischer Stellantrieb für KNX?

Motorische Stellantriebe wie der CHEOPS S KNX nutzen einen Motor mit Getriebe zur Ventilsteuerung in KNX-Systemen. Das Getriebe wandelt die Drehbewegung in eine Hubbewegung um. Der Stellantrieb arbeitet als Proportionaltrieb, und behält den angeforderten Öffnungsgrad permanent bei im Gegensatz zu einem thermischen Stellantrieb. Dank des integrierten Busankopplers wird das Gerät direkt an den KNX-Bus angeschlossen. Ein gesonderter KNX-Heizungsaktor wird nicht benötigt. Die Versorgungsspannung wird aus dem KNX-System bezogen. Durch die automatische Ventilhub-Erkennung sowie die integrierte LED-Anzeige ist der aktuelle Zustand des Ventils immer klar zu erfassen.

Wie unterscheiden sich elektromotorische und elektrothermische Stellantriebe?

Während in motorischen Stellantrieben ein Motor und ein Getriebe arbeiten, nutzen thermische Stellantriebe ein Heizelement. Dieses dehnt sich aus, wenn Spannung anliegt. Die Ausdehnung wird auf das Ventil übertragen. Die Ansteuerung erfolgt über Pulsweiten-Modulation. Im Gegensatz zu elektromotorischen Stellantrieben benötigen thermische Stellantriebe einen zusätzlichen KNX-Heizungsaktor wie etwa den Theben HMT 12 S KNX zum Einsatz in Heizkreisverteilern oder die Heizungsaktoren der MIX2- oder FIX-Serie.

Wo werden elektromotorische Stellantriebe eingesetzt?

Motorische Stellantriebe wie der CHEOPS S KNX eignen sich ideal zur Regelung der Raumtemperatur in Heiz- und Kühlsystemen der KNX-Gebäudeautomation. Beispielsweise an konventionellen Heizkörpern, Heizkörpern mit integrierten Ventilgarnituren, Radiatoren, Konvektoren, Heizkreisverteilern an Fußbodenheizungen und Deckenkühlsystemen. Die Geräte kommen in Büro-, Verwaltungs-, Industrie- und Wohngebäuden mit KNX-Systemen zum Einsatz.

Welche Möglichkeiten bieten elektromotorische Stellantriebe in KNX-Systemen?

Motorische Stellantriebe wie der CHEOPS S KNX verfügen über einen integrierten Temperatursensor und einen integrierten Raumtemperaturregler für effizientes Heizen und Kühlen mit jeweils einer Zusatzstufe. Externe Geräte zur Temperaturerfassung und Steuerung sind also nicht notwendig. Auch der Einsatz in Heizkreisverteilern ist möglich. Zudem ist eine Logik zum Anschluss von bis zu 10 Fensterkontakten integriert. Darüber hinaus bieten die motorischen Stellantriebe zwei universell einsetzbare Binäreingänge. Diese können z.B. zum Anschluss eines externen Temperatursensors oder Präsenzmelders genutzt werden. Weitere Funktionen sind u.a.:

  • Schalten
  • Dimmen
  • Jalousiesteuerung
  • Universeller Wertgeber
  • Fensterkontakt
  • Temperatur-Fernfühler

Wie montiert man einen elektromotorischen Stellantrieb?

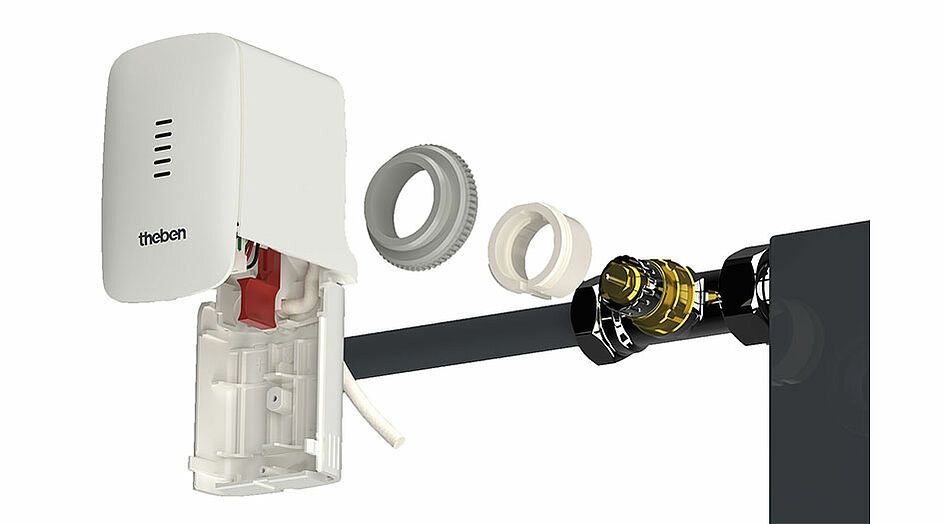

Elektromotorische Stellantriebe wie der CHEOPS S KNX werden einfach auf den zuvor montierten Ventiladapter gesteckt und verriegelt. Standardmäßig sind Ventiladapter für M30 x 1,5 mm und Danfoss RA im Lieferumfang enthalten. Weitere Ventiladapter für nahezu jeden Hersteller sind optional erhältlich. Zur Demontage wird Werkzeug benötigt. Daher sind Diebstahl oder Sabotage weitgehend ausgeschlossen.

Welche Vorteile bietet KNX Data Secure?

Der CHEOPS S KNX sowie sämtliche neuen KNX-Komponenten von Theben unterstützen KNX Data Secure. Dabei wird die Kommunikation im KNX-Netzwerk verschlüsselt und eine sichere Datenübertragung von Telegrammen gewährleistet. So ist das KNX-System optimal vor Datenklau und Manipulationen geschützt.
