Rutenbeck - Universalmodule

Rutenbeck bietet eine große Auswahl an Universalmodulen und Universal-Anschlusskomponenten sowie WLAN-Accesspoints

Hier finden Sie eine Übersicht über die neuesten Produktentwicklungen der Firma Rutenbeck

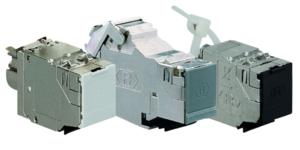

Rutenbeck Universalmodule Cat. 6A iso 25/10

Erfahren Sie hier alles über die Rutenbeck Universalmodule Cat. 6A iso A, Cat 6A iso 25/10G und Cat 8.1

Zu den Produkten

Rutenbeck Kompakt-Universal-Anschlussdosen

Erfahren Sie hier alles über die Rutenbeck Universal-Anschlussdosen Cat 6A.iso

Zu den Produkten

Rutenbeck UP Accesspoints UAE

Erfahren Sie hier alles über die Rutenbeck UP Accesspoints UAE 2,4 GHz 300M rw und UAE 2,4/5 GHz 1,2G rw

Zu den Produkten

Rutenbeck Universalverbinder und Universalstecker

Erfahren Sie hier alles über die Rutenbeck Universalverbinden und Universalstecker

Zu den Produkten

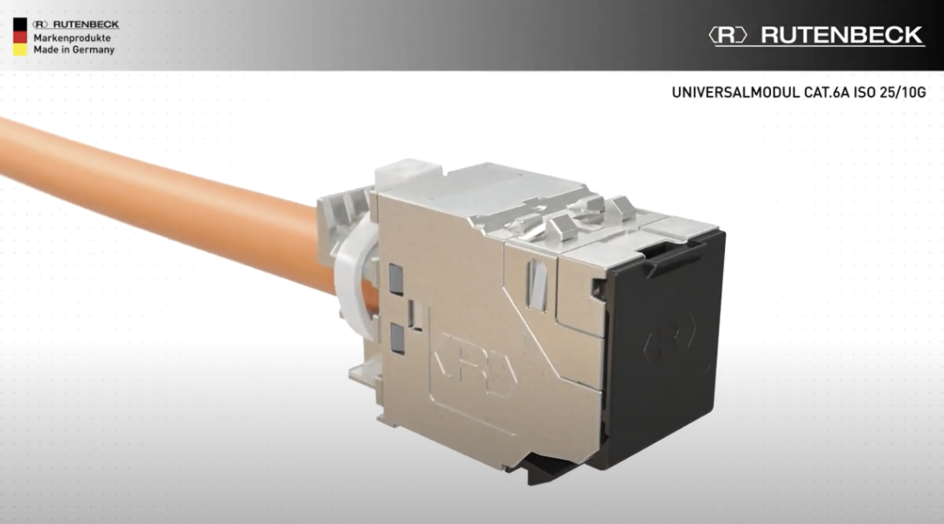

Rutenbeck Universalmodul Cat. 6A iso 25/10G

Mit dem Universalmodul UM Cat. 6A iso 25/10G schließt Rutenbeck nun die Lücke zwischen 10 Gbit und 40 Gbit Modulen und vervollständigt die Familie der Universalmodule.

Die positive Resonanz auf die kompakte Bauform des 40 Gbit Moduls wurde genauso bei der Entwicklung des neuen Moduls berücksichtigt wie auch die Montagefreundlichkeit. Mit dem neuen Universaladapter ist sowohl eine gerade als auch schräge Montage möglich, man benötigt daher nur noch einen Adapter für alle Anwendungsfälle.

Der Modulkopf des UM Cat. 6A iso 25/10G wird mit eine Staubschutzkappe ausgeliefert, die Abmessungen sind passend zu Keystone-Öffnungen und auch auf einfachste Handhabung auf der Baustelle wurde Wert gelegt. So bietet das Modul einen vormontierten Kabelbinder zur Zugentlastung. Dieser ist schon eingefädelt und gekürzt und muss dadurch auf der Baustelle nur noch zugezogen werden. Ein weiteres Highlight – es gibt keine Rastung. Somit gibt es kein „zu fest“ oder „zu locker“. Die Rastnase ist aus Edelstahl und daher dauerhaft rostfrei.

Das Modul besteht aus 2 Teilen. Der Adernverteiler besteht aus nur einer Durchführungskammer, das erleichtert das Sortieren und Zuführen der Einzeladern. Neu ist außerdem, dass der Adernverteiler fest mit dem rückseitigen Deckel verbunden ist. Somit bilden Deckel, Adernverteiler, Zugentlastung und Schirmabgriff eine Einheit. Weitere Vorteile sind die farblich gekennzeichnete Aufnahme und dass die Demontage zerstörungsfrei möglich ist.

Das UM Cat. 6A iso 25/10G ist perfekt für 25 Gbit Ethernetnetzwerke (mit einer Übertragungsbandbreite bis 1250 MHz) sowie 10 Gbit Ethernetnetzwerke (Übertragungsbandbreite bis 500 MHz) geeignet.

Highlights:

  • 1x RJ45 Stecköffnung
  • Für den Einsatz in 25-Gigabit-Ethernet-Netzwerken Übertragungsbandbreite bis 1250 MHz)
  • Für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite bis 500 MHz)
  • passend zu Keystone-Öffnungen
  • Zinkdruckgussausführung, vernickelte Gehäuseoberfläche
  • 360° Zugentlastung + Schirmung
  • 6-10 mm Durchschnitt Datenkabel
  • integrierte Staubschutzkappe
  • Passend zu TAE/TDO-Designabdeckungen (mit Montageadapter)

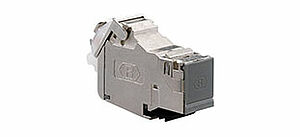

Universalmodul Cat. 6A iso A

von Rutenbeck

Standard Modul für Anwendungen im Privaten- und Gewerbebereich.

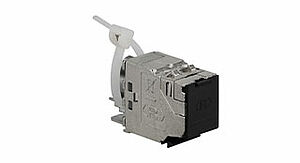

Universalmodul Cat.6A iso 25/10G

von Rutenbeck

Das UM Cat. 6A iso 25/10G ist perfekt für 25 Gbit Ethernetnetzwerke (mit einer Übertragungsbandbreite bis 1250 MHz) sowie 10 Gbit Ethernetnetzwerke (Übertragungsbandbreite bis 500 MHz) geeignet.

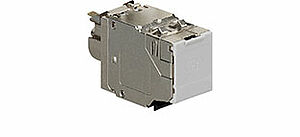

Universalmodul Cat. 8.1

von Rutenbeck

Bis zu 40G für die Anwendung zum Beispiel in Rechenzentren.

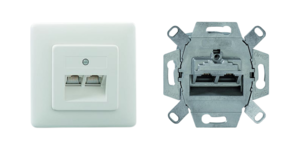

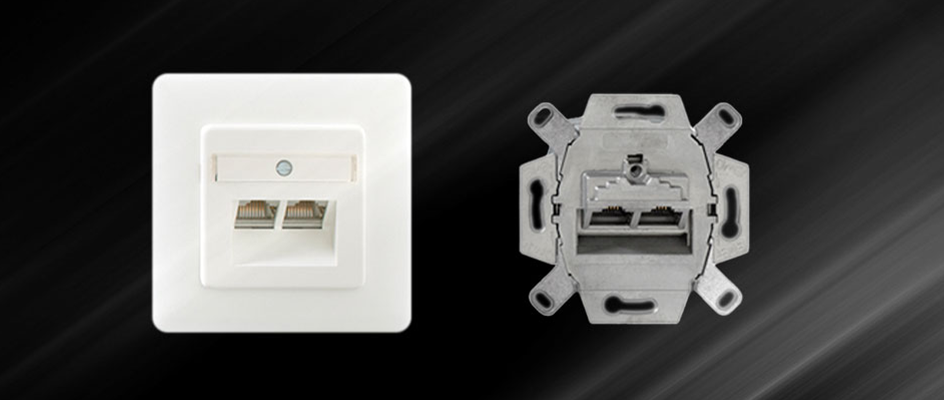

Rutenbeck Kompakt-Universal-Anschlussdose

schnell und flexibel

Ob Aufputz, Unterflur oder in Installationsdosen – durch den normgerechten und universellen Aufbau kann die Kompakt-Universal-Anschlussdose in allen Installationsumgebungen eingesetzt werden.

Die Kabelzuführung ist dabei flexibel und kann an die Bedürfnisse am Einbauort angepasst werden. Die Größe der Universaldose entspricht den normativen Vorgaben und Ansprüchen für herkömmliche UP-Installationsdosen.

Vielseitige Montagevorteile

Die Universaldose wird in wenigen, baustellengerechten Teilen ausgeliefert. Die praxisgerechte Einzelverpackung bietet einen separaten Bereich für oberflächenempfindliche Kunststoffteile. Die aufgedruckte Bedienungsanleitung erleichtert die weiteren Arbeitsschritte. Alle Montageteile sind von vorne durchführbar, und für Zugentlastung und Schirmung ist nur ein einzelner Arbeitsgang nötig. Schnellmontage garantiert – es nur eine Schraube für den gesamten Anschlussvorgang nötig, die Deckelteile werden verrastet. Das spart Installationszeit und -aufwand und damit auch Kosten.

Höchste Flexibilität

Die Adern werden durchgängig von vorne kontaktiert. Dadurch können die Kabellängen kurz gehalten werden. Für extreme Platzverhältnisse ist sogar eine Belegung im eingebauten Zustand denkbar. Und wie bei Rutenbeck üblich sind alle Universaldosen mit Designabdeckungen namhafter Schalterhersteller kombinierbar und damit perfekt in das Gebäudedesign integrierbar.

Highlights:

  • Flexible Kabelzuführung von allen Seiten, ohne Knicke
  • Eine Lösung für alle Installationsumgebungen
  • Schnelle und sichere Montage
  • Designfähig, passend zu Abdeckungen der Schalterindustrie
  • Cat.6A iso

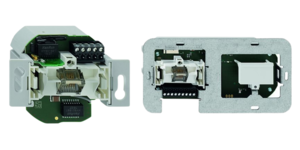

Rutenbeck UP Accesspoint UAE

Rutenbeck erweitert die UP Accesspoint-Familie und gibt dieser gleichzeitig einen neuen Namen.

Die bisher unter „AC WLAN“ bekannten UP Accesspoints von Rutenbeck haben nicht nur einen neuen Namen, der auf den ersten Blick die Leistungsfähigkeit aufzeigt, sondern werden 4 weitere innovative ergänzt. Eine Lösung mit Datenraten bis zu 300 Mbit/s (2,4 GHz) und eine weitere mit bis zu 1,2 Gbit/s (2,4 GHz/5GHz). Beide Lösungen gibt es als Variante für den Betrieb mit 230 V oder PoE.

Darüber hinaus wurde auch auf Kundenwünsche gehört – so sind die neuen Produkte bereits Mesh-fähig. Bestehende Lösungen werden dies durch ein Firmwareupdate.

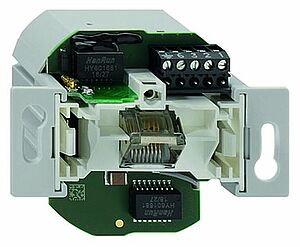

UP Accesspoint UAE 2,4 GHz 300M rw

Wie der Name bereits verrät, wurde die Leistungsfähigkeit des neuen Accesspoints im WLAN mit 300 Mbit/s im Vergleich zu bisher verdoppelt. Dies wird durch eine zweite Antenne im Gerät ermöglicht. Das Gerät unterscheidet sich trotz allem optisch nicht von den bisher Bekannten. Damit bleiben auch die Montage- und Einbaubedingungen gleich. Das gilt auch für die hinterleuchtete Frontbuchse, den Reset über den Reset-Magnet und die Einstellung der Funktion über die Weboberfläche. Das „Look & Feel“ der Weboberfläche wurde an das Design der <R>-Control-Familie angepasst. Damit bietet Rutenbeck zukünftig ein durchgängiges Erscheinungsbild für alle Rutenbeck-Geräte.

Auch einfache Bedienung steht wie immer im Vordergrund. So ist für das „Meshen“ sind keine Zusatzeinstellung am Gerät nötig – die erforderlichen Automatismen laufen im Hintergrund automatisch ab.

Highlights

  • Frontseitige RJ45-Stecköffnung für ein Endgerät
  • Montage in handelsüblichen UP-Gerätedosen
  • Funktionsanzeige über beleuchtete RJ45-Stecköffnung
  • Gast-WLAN zuschaltbar
  • Zentrale Manangementfunktion
  • Mesh-fähig
  • Passend zu UAE-Designabdeckungen (wie z. B. von Berker)

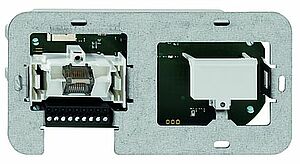

UP Accesspoint UAE 2,4/5 GHz 1,2G rw

Zusätzlich zu den bekannten und neuen Lösungen im 2,4 GHz-Bereich ergänzt Rutenbeck nun das WLAN-Portfolio um weitere Varianten mit 2,4 und 5 GHz im Dualmode.

Eine solche Lösung ist technisch derzeit noch nicht in einer einzelnen Unterputzdose umsetzbar, daher wurde ein neuer Weg eingeschlagen. Der leistungsstarke Accesspoint kommt als „Doppelzylinder“ an. Das Gerät findet damit perfekt in einer durchgängigen Doppelgerätedose Platz. Das neu entwickelte UP-Gehäuse wird mittels eines durchgängigen Metallringes an der Dose befestigt, der 230V-Anschluss erfolgt auf der Geräterückseite, das Datenkabel wird wie gewohnt an der Vorderseite kontaktiert.

Trotz er ungewohnten Bauform ist auch hier das Thema der Designfähigkeit kein Problem. Die linke Seite wird mit einer UAE-Abdeckung versehen, die rechte Seite mittels einer TAE/TDO-Abdeckung. Komplettiert mit einem Doppelrahmen des gewählten Designs passt sich der Accesspoint optisch seiner Umgebung an.

Highlights:

  • Frontseitige RJ45-Stecköffnung für ein Endgerät
  • Montage in handelsüblichen UP-Doppel-Geräteverbindungsdosen
  • Funktionsanzeige über beleuchtete RJ45-Stecköffnung
  • Gast-WLAN zuschaltbar
  • Zentrale Manangementfunktion
  • Mesh-fähig
  • Passend zu UAE- und TAE/TDO-Designabdeckungen (wie z. B. von Berker)



Der UP-Accesspoint UAE 2,4/5 GHz 1,2 rw ist weltweit die erste Lösung im Dualmode für die UP-Installation. Die Routeranbindung sowie die hohe WLAN-Datenraten machen das Gerät prädestiniert für alle Apllikationen im professionellen Bereich wie unter anderem Hotels und Büroumgebungen.

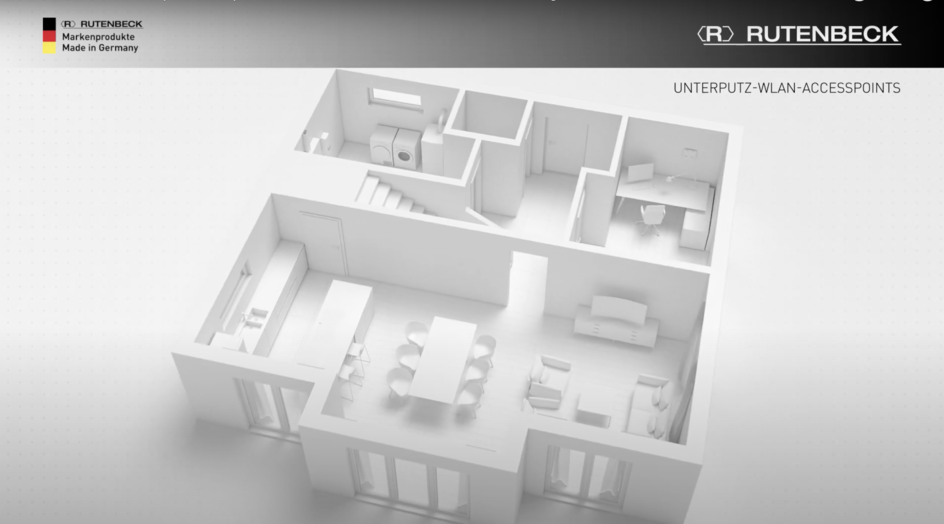

Video Rutenbeck WLAN Up-Accesspoints

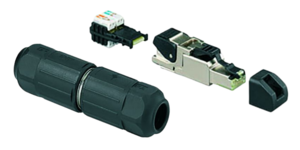

Rutenbeck Universalverbinder und Universalstecker

Universalverbinder und -stecker von Rutenbeck entsprechen den höchsten übertragungstechnischen Produktanforderungen. Einfachste Montage und Sicherheit in der Funktion garantieren eine störungsfreie Übertragung.

Feldkonfektionierbare Universalverbinder für Datenkabel, geschirmt für anwendungsneutrale Netzwerke. Das bietet Rutenbeck mit seinen Universalverbindern. Zusammen mit den Universalsteckern hat Rutenbeck so immer die richtige Lösung für dauerhafte Endgeräteanschlüsse im privaten sowie gewerblichen Umfeld.

Die schmale Bauform, hohe mechanische Stabilität sowie optimale Schirmung und Zugentlastung bei Datenraten bis 10 Gbit/s machen den Rutenbeck Universalstecker überall einsetzbar.

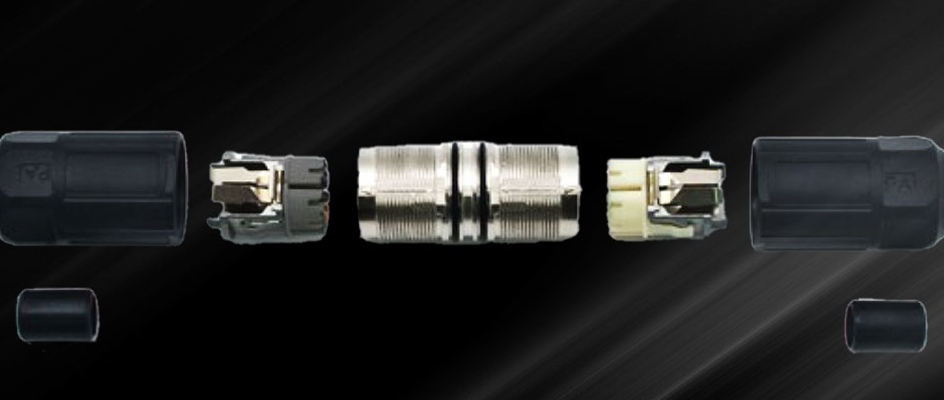

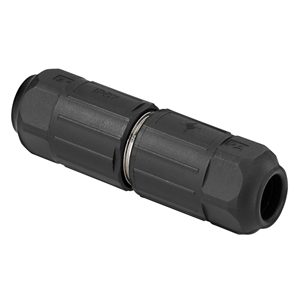

Rutenbeck Universalverbinder - Die sichere Verbindung

Sind Datenkabel beschädigt oder müssen verlängert werden, sind die Universalverbinder von Rutenbeck die richtige Lösung. Bei runder Bauform sind die damit hergestellten Verbindungen gegen Staub, Wasser und Störeinflüsse bestens geschützt.

Einfache und sichere Montage

Die Montage erfolgt schnell, sicher und ohne Spezialwerkzeuge auf der Baustelle. Die Universalverbinder sind dabei auf die gängigsten Kabeltypen ausgelegt. Vom handelsüblichen Cat.7-Kabel (Draht) bis hin zum flexiblen Patchkabel (Litze).

Nach der Montage je eines farblich gekennzeichneten Adernverteilers an beiden Kabelenden erfolgt die Kontaktierung mittels einfacher Verschraubung. Spezialwerkzeuge sind nicht erforderlich. Die Adernverteiler sind unverwechselbar kodiert und machen die Endmontage einfach und sicher. Das robuste, durchgängige Zinkdruckgehäuse mit 360°-Schirmeigenschaften sichert eine störungsfreie Datenübertragung in jeder Umgebung. Störungen von außen haben keine Chance.

Die zusätzliche Ummantelung der Universalverbinder garantiert dazu die Potentialtrennung zu benachbarten Verbindern.

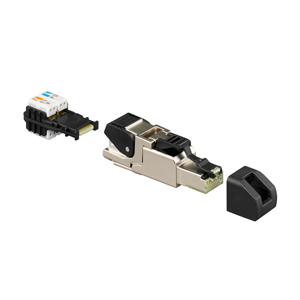

Rutenbeck Universalstecker – Sicher in der Funktion

Auch hier erfolgt die Montage schnell, sicher und ohne Spezialwerkzeuge auf der Baustelle. Wie der Universalverbinder ist auch der Universalstecker für die gängigsten Kabeltypen ausgelegt. Vom handelsüblichen Cat.7-Kabel (Draht) bis hin zum flexiblen Patchkabel (Litze).

Ebenso wie der Universalverbinder sicher auch beim Universalstecker das robuste, durchgängige Zinkdruckgehäuse mit 360°-Schirmeigenschaften eine störungsfreie Datenübertragung in jeder Umgebung. Störungen von außen haben keine Chance.

Bei der Montage bleiben alle Kontakte während des Auflegens der Adern durch mechanische Schutzkappen sicher geschützt. Beschädigungen werden so vermieden. Zudem ist das Zusammenführen der Montagebaugruppen verdrehsicher gestaltet. Schirmkontaktierung und Zugentlastung erfolgen in einem Arbeitsgang durch einfaches Verrasten. Nach 3x hörbarem Einrasten ist der Stecker funktionsfähig.

Fit for Future

Die Class FA-Universalverbinder und die Cat.6A iso-Universalstecker von Rutenbeck entsprechen den zur Zeit höchsten übertragungstechnischen Produktanforderungen gemäß ISO/IEC 11801 in vollem Umfang. Datenraten von 100Gbit/s sind damit kein Problem. Auch PoE+-Anforderungen werden erfüllt.

Daten im Detail

Universalverbinder

  • Class FA iso-Performance (1000 MHz)
  • Abwärtskompatibel zu Cat.6A/Cat.6A/Cat.6/Cat.5e
  • Wenige, baustellengerechte Teile
  • Schnelle, sichere Montage ohne Spezialwerkzeuge
  • Zinkdruckgehäuse für hohe mechanische Stabilität und optimale Sicherheit
  • 360°-Schirmkontaktierung
  • Schutzart: IP67 (IEC 60529)
  • PoE+-fähig (IEEE 802.3at)
  • Class FA gemäß ISO/IEC 11801 und DIN EN 50173-1
  • Cat.6A gemäß ISO/IEC 11801 und DIN EN 50173-1
  • 10GB-Ethernet (IEEE 802.3an)

Universalstecker

  • Cat.6A iso-Performance
  • Abwärtskompatibel zu Cat.6A/Cat.6/Cat.5e
  • Wenige, baustellengerechte Teile
  • Schnelle, sichere Montage ohne Spezialwerkzeuge
  • Zinkdruckgehäuse für hohe mechanische Stabilität und optimale Sicherheit
  • 360°-Schirmkontaktierung
  • Schutzart: IP20 (IEC 60529)
  • PoE+-fähig (IEEE 802.3at)
  • IEC 60 603-7-51, geschirmt 500 MHz
  • Farbcode T568B nach TIA/EIA-568-B.2
  • 10GB-Ethernet (IEEE 802.3an)
