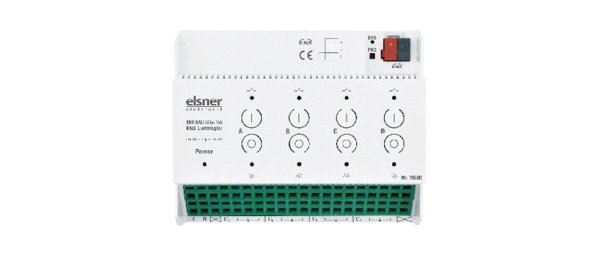

Elsner KNX DALI L4 bc 16 A

Aktor für DALI-Lichtsteuerung, 4 Ausgänge

Der Aktor KNX DALI L4 bc 16 A ist eine Schnittstelle zwischen KNX-Bus-System und DALI-Beleuchtungsanlage (Digital Addressable Lighting Interface). Das Interface hat vier Kanäle zur DALI-Lichtsteuerung, von denen jeder bis zu 64 DALI-Teilnehmer (elektronische Vorschaltgeräte/EVGs) steuern kann. Die Steuerung erfolgt per Broadcast-Telegramm, das heißt alle Teilnehmer an einem Kanal werden gleichzeitig geschalten/gedimmt.

Die Highlights:

  • KNX-Steuerung von DALI-Lichtsystemen im Boadcast-Betrieb
  • Bei großen DALI Gruppen oder im Einfamilienhaus deutlich günstiger als DALI Gateway
  • keine DALI Inbetriebnahme möglich
  • 4 Steuerungskanäle für je 64 Teilnehmer
  • DALI-Steuerausgang und Schaltausgang (stromlos AUS, Standby-Vermeidung) pro Kanal
  • pro Ausgang 16 A Relais zum verringern des Standby-Verbrauchs der max. 256 EVGs
  • Farbtemperatur und Farbwert im Farbraum RGB(W) oder HSV
  • Szenen, Nachtbetrieb, Treppenlichtfunktion



zum Produkt

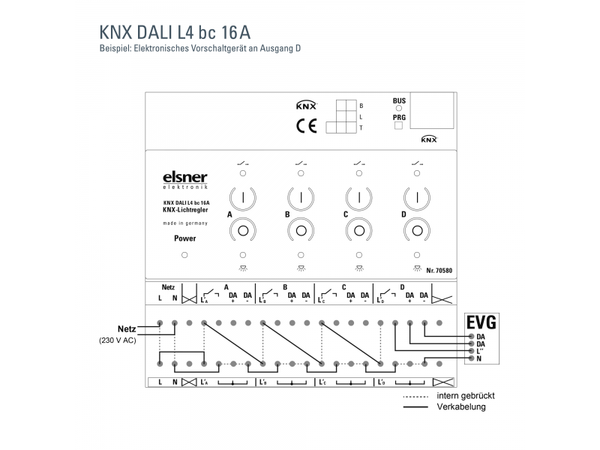

Jeder Kanal kann separat eingestellt werden. Jeder Kanal hat einen geschalteten Relaiskontakt durch den die DALI-Teilnehmer komplett stromlos geschaltet werden können (kein Standby). Der KNX DALI L4 bc 16 A liefert die DALI-Busspannung, wodurch keine externe DALI-Busspannungsversorgung erforderlich ist.

Mit dem KNX DALI L4 bc 16 A lässt sich die Farbe und Farbtemperatur (Tunable White) für DALI-EVGs mit Gerätetyp 8 einstellen. Beide Farbeinstellungen lassen sich durch Szenen, durch relatives oder absolutes Dimmen steuern.

Zusätzlich zum Normalbetrieb gibt es beim KNX DALI L4 bc 16 A einen Nachtbetrieb und eine Treppenlichtfunktion mit Vornwarnfunktion (und beides in Kombination).

Tasten am Gerät erlauben auch ohne Busspannung das direkte manuelle Schalten und Dimmen der angeschlossenen DALI-EVGs. Die LEDs zeigen ob das Relais offen oder geschlossen ist (obere LEDs) und ob die Lampe nach DALI-Befehl an oder aus ist (untere LEDs). Die DALI-EVGs können zur Inbetriebnahme im Baustellenbetrieb ohne KNX-Spannungsversorgung und ohne vorherige Konfiguration durch die ETS mit den Tasten angesteuert werden.
